Инструкция по монтажу Proster®21
У вас в руках инновационная стальная несъёмная опалубка Proster®21. Для того чтобы её монтаж был правильным и безопасным для вас, следуйте данной инструкции.
Как это работает?
- 01
Сначала установите арматурный каркас по проекту
- 02
Затем смонтируйте опалубку Proster®21
- 03
Просто привяжите её к арматуре вязальной проволокой
- 04
Установите выравнивающие и раскрепляющие элементы
- 05
Примите бетон в конструкцию!
До начала работ с опалубкой необходимо
- Подготовить инструменты: рулетку, отвес, уровень, болгарку, молоток, ножницы по металлу, крючок арматурщика, плоскогубцы, киянку.
- Ознакомиться с проектной документацией на работы, выполняемые согласно сменному заданию. Определить габаритные размеры опалубливаемой конструкции.
- Убедиться, что арматурные каркасы выполнены по проекту (в соответствии с СП 70.13330.2012 «Несущие и ограждающие конструкции») и имеют устойчивость в вертикальном положении. При необходимости обеспечить устойчивость каркасов дополнительными элементами. Не допускается корректировка положения путём приложения дополнительного усилия после монтажа опалубки.
Угловые элементы
Обратите внимание, что при горизонтальном и при вертикальном монтаже рёбер опалубки угловые элементы выполняются по-разному.

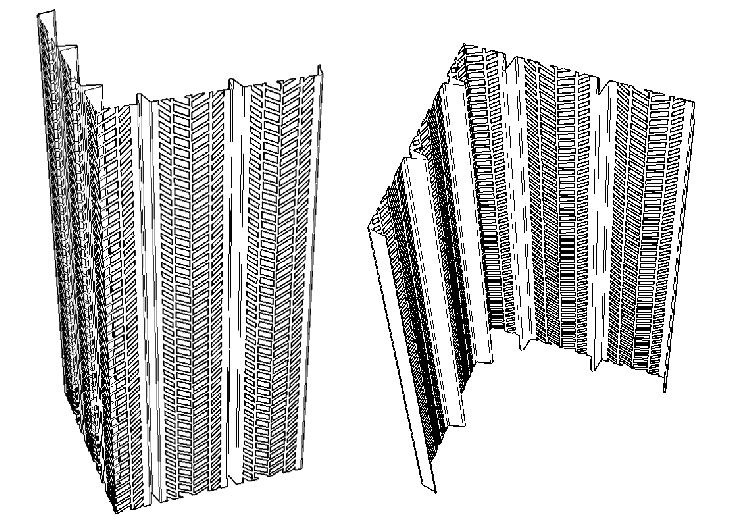

При вертикальном монтаже рёбер угол легко согнуть способом, аналогичным гибке листовой стали (Схема 1).

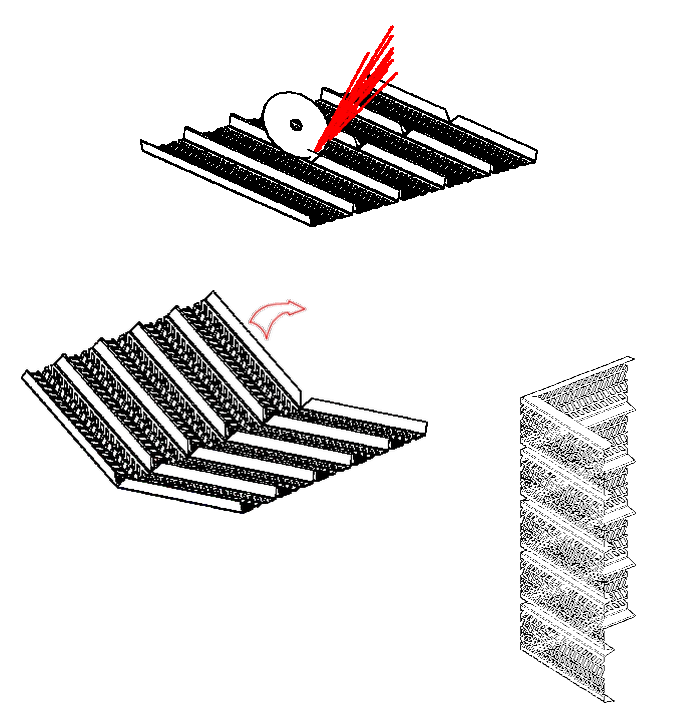

При горизонтальном монтаже в ребре делается вырез под нужным углом, после чего панель сгибается (Схема 2).
Стыки панелей

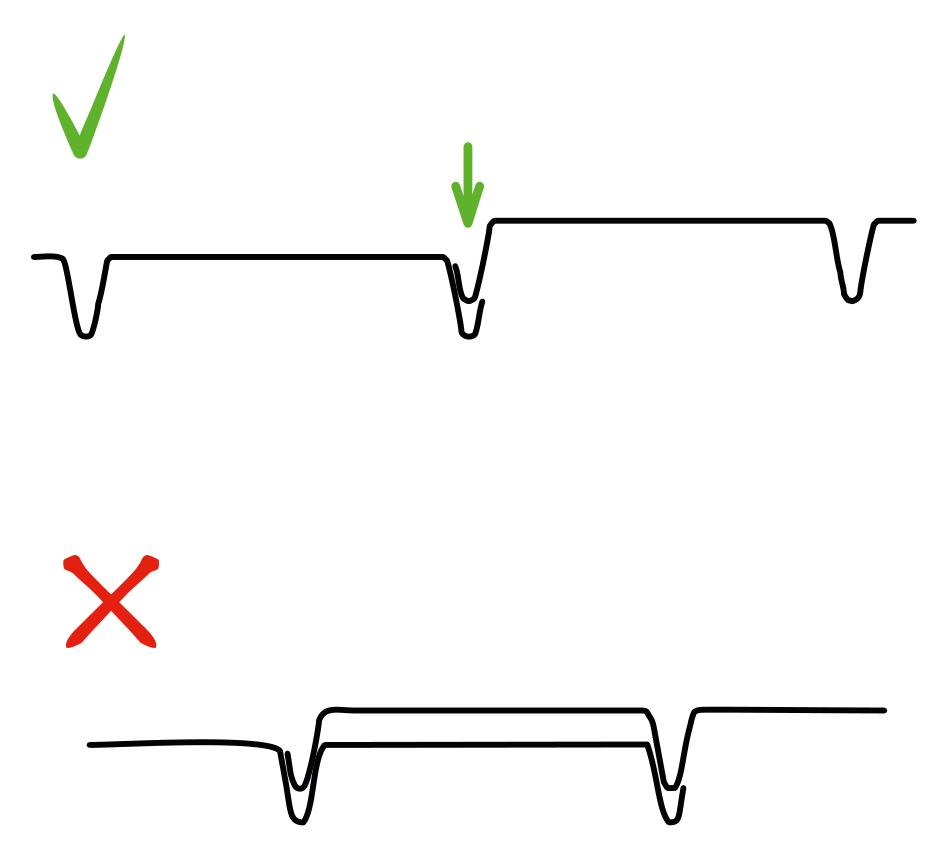

В продольном направлении панели опалубки стыкуются друг с другом ребро в ребро, перехлёст сетчатых участков не допускается (Схема 3).

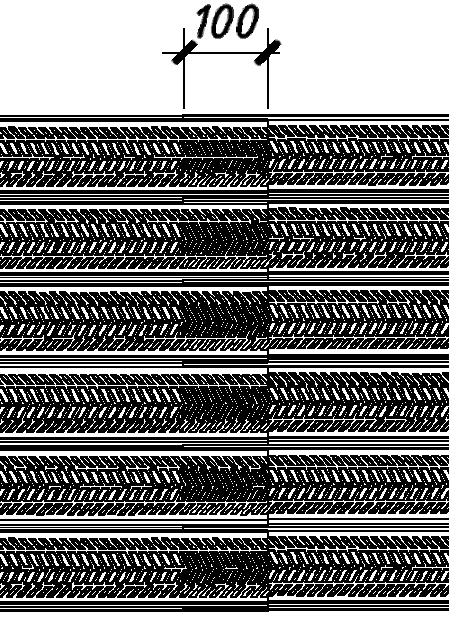

В поперечном направлении необходимо обеспечить нахлёст панелей друг на друга 100 миллиметров (Схема 4).
Крепление к арматурному каркасу
Опалубка крепится к арматурному каркасу вязальной проволокой в местах пересечения каркаса и ребра, аналогично вязке арматурных стержней между собой.

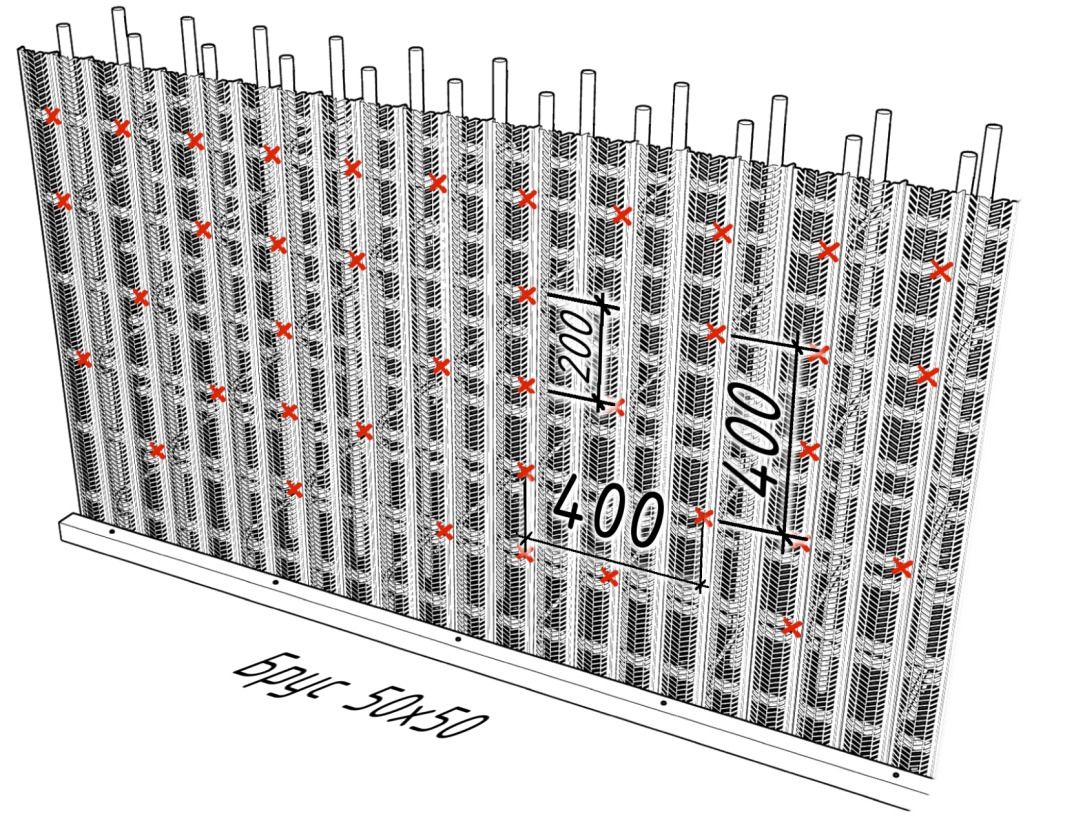

При монтаже опалубки с вертикальным расположением рёбер крепление к каркасу ведётся с шагом 400 мм по ребру, с разбежкой в 200 мм с соседним ребром. В местах стыка панелей шаг вязки сокращается до 200 мм. Также с шагом 200 мм провязывается верх опалубки по крайнему арматурному стержню.

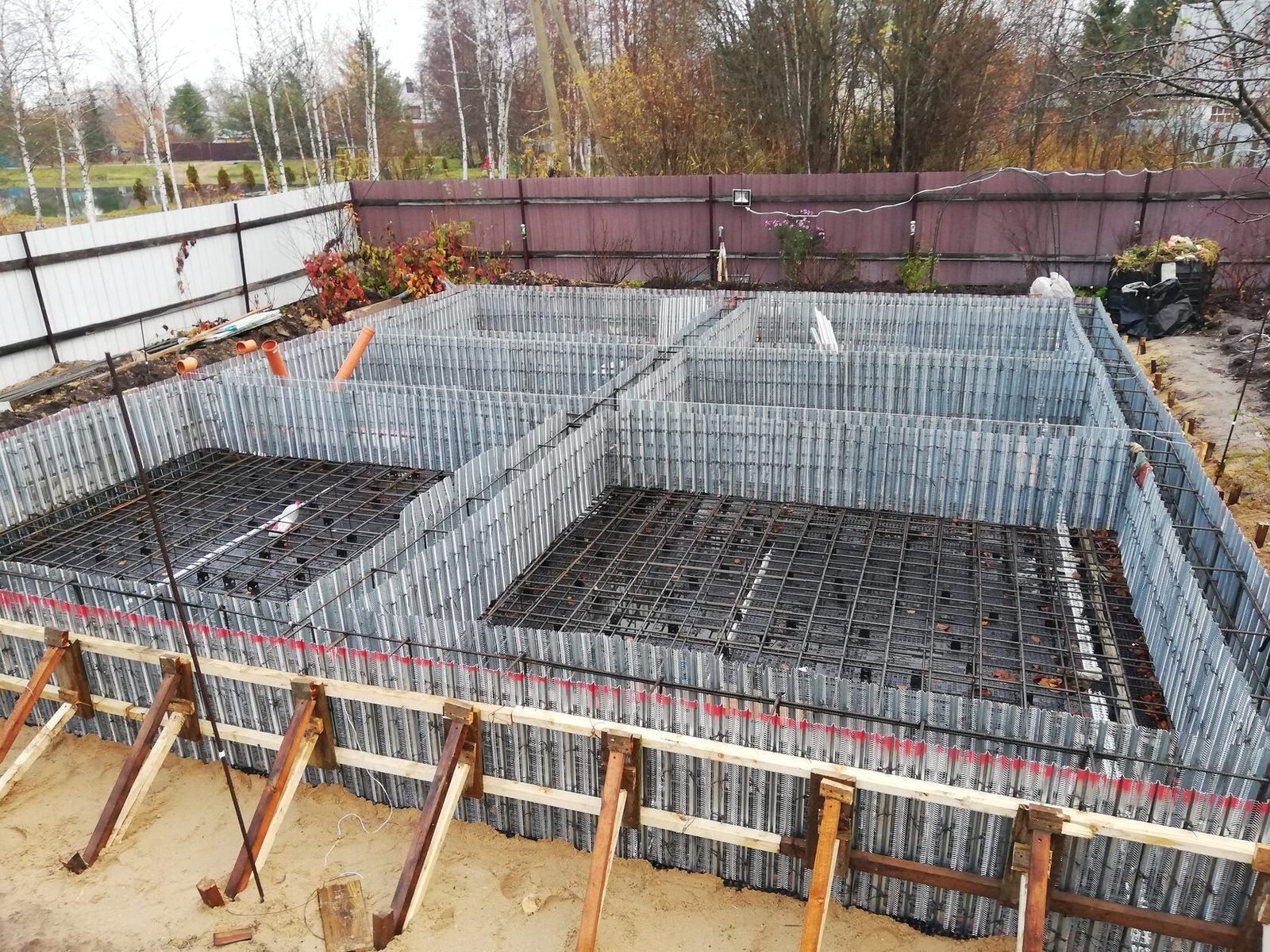

Низ опалубки раскрепляется деревянным брусом 50 × 50 мм; во избежание выпирания под давлением бетона брус должен быть надёжно закреплён к основанию при помощи анкеров из обрезков арматуры либо дюбель-гвоздей (Схема 5). Более трудоёмким, но допустимым является крепление низа опалубки анкерами из арматуры к основанию в каждое ребро.
Горизонтальное расположение рёбер

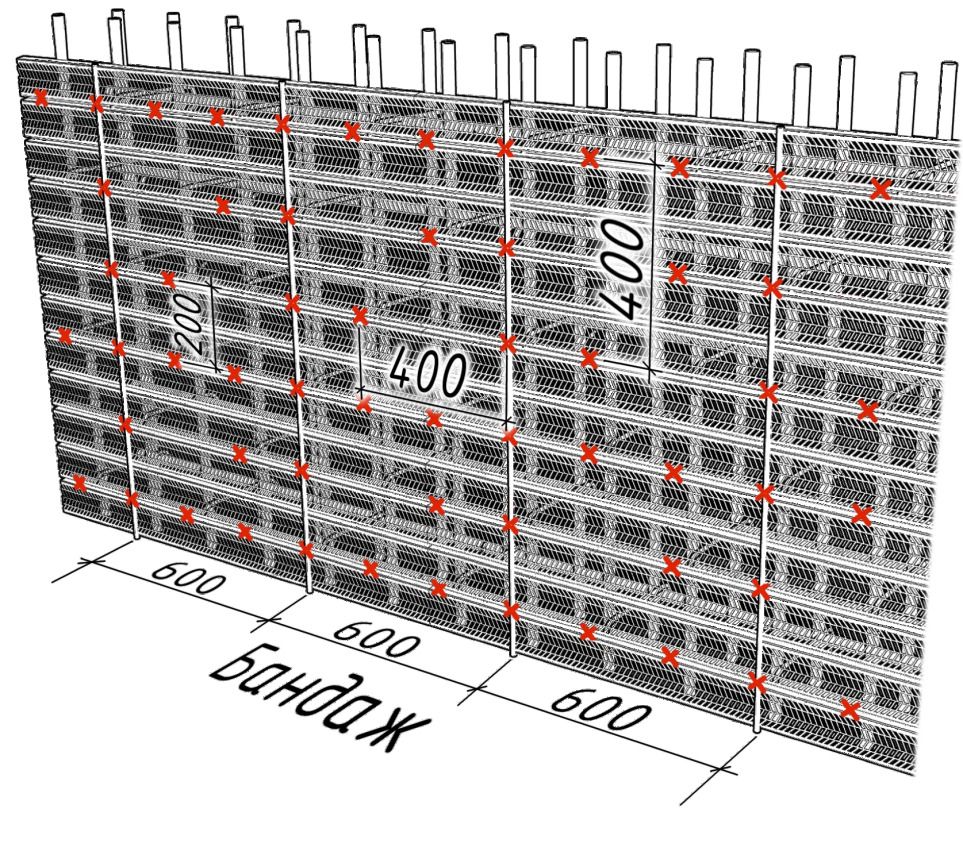

При монтаже опалубки с горизонтальным расположением рёбер должны соблюдаться те же условия, что и при вертикальном. Основное отличие состоит в том, что через каждые 600 мм устанавливаются вертикальные бандажи из стержней стеклопластиковой или стальной арматуры Ø10–14 мм, которые крепятся с шагом 200 мм (Схема 6).

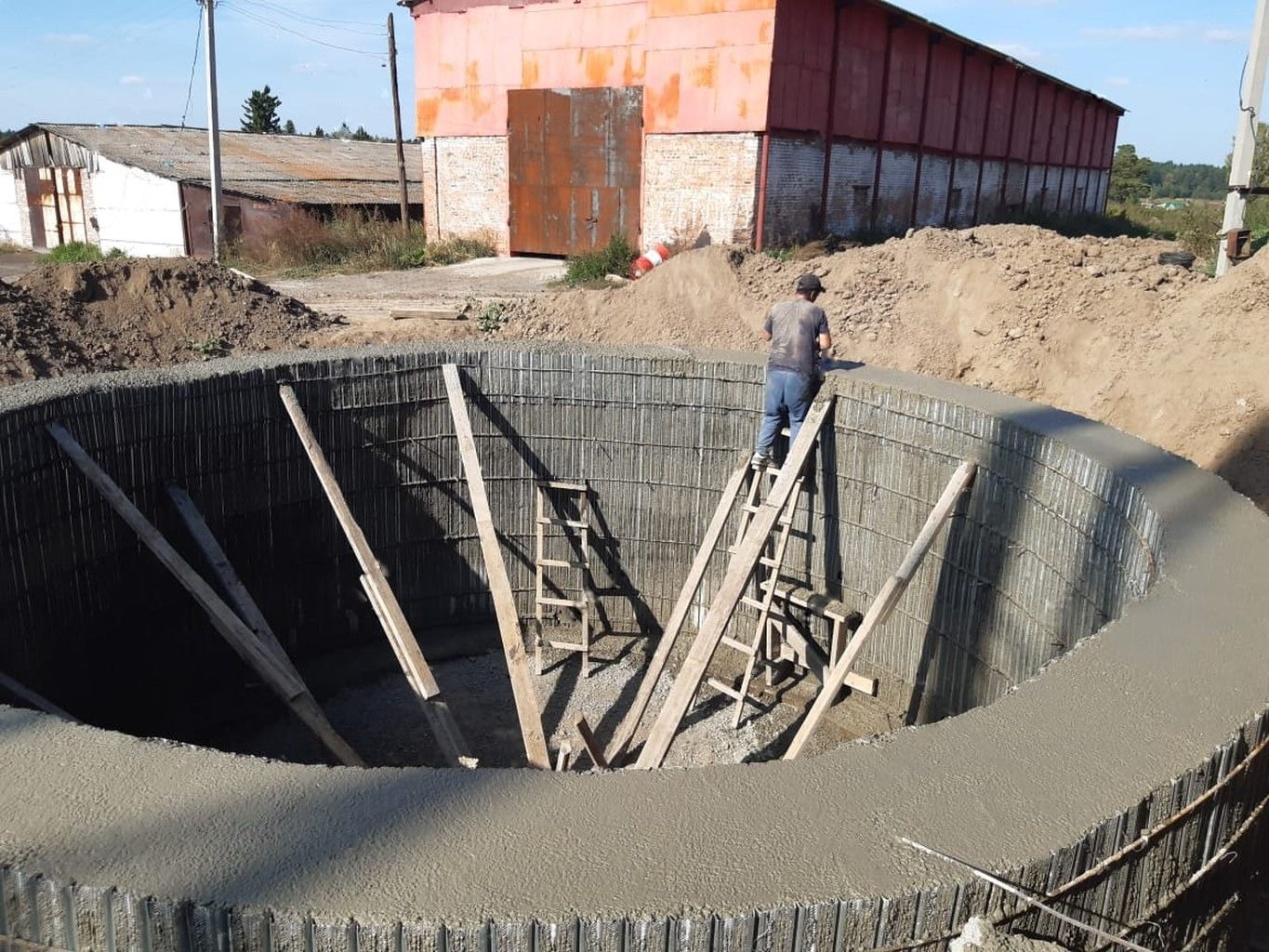

Бетонирование
Вибрировать можно — сетку вибратор не выдавит, но не всегда нужно: залили и, если нужно, провибрировали.
Для бетонирования следует применять бетонную смесь подвижностью П4 (осадка конуса 16–20 см). Несъёмная опалубка Proster®21 позволяет визуально контролировать плотность укладки бетона через ячейки. При бетонировании необходимо следить за пустотами и дополнительно вибрировать такие участки.
При бетонировании тонкостенных конструкций уплотнение бетонной смеси следует вести низкочастотными вибраторами с малыми диаметрами булавы, контролируя выход цементного раствора через ячейки.
При бетонировании фундаментных плит и прочих массивных конструкций с применением высокочастотных вибраторов с большим диаметром булавы не следует погружать вибронаконечник ближе 7–9 его диаметров от опалубки (для примера — булаву диаметром 50 мм не погружать ближе 400 мм от опалубки).
Как применять несъёмную опалубку Proster®21 в зимних условиях?
В отличие от работ с традиционной опалубкой, когда прогревочный провод монтируется на арматурный каркас, технология Proster®21 предусматривает возможность монтажа прогревочного провода прямо на панель до её установки в конструкцию. При монтаже греющего провода на опалубку, а не на каркас, сводится к минимуму риск обрыва во время бетонирования и, соответственно, промерзания бетона. За счёт наличия ячеистых участков контакты можно выводить не только сверху, но и в любом месте прогреваемой конструкции. Сама панель опалубки со смонтированным проводом станет готовой греющей панелью, защищающей бетонную смесь как раз там, откуда происходят самые большие потери тепла, — на наружной поверхности.
Для утепления допускается использовать инвентарные теплоизоляционные маты.
После бетонирования
| Когда | Что сделать |
|---|---|
| Не более чем через 1 час | Собрать с поверхности земли, пола или перекрытия цементный раствор, выступивший сквозь ячейки, до начала его схватывания. Раствор в жидком состоянии допускается использовать для приготовления штукатурки. |
| Через 2–3 часа | Рекомендуется при помощи кельмы или шпателя снять с поверхности опалубки проступивший цементный раствор. |
| Через 3–4 часа (при условии схватывания бетона) | Наружные бандажи допускается снять и при необходимости приступить к черновой штукатурке поверхности. Штукатурка в этот период позволит достичь максимальной адгезии с бетоном конструкции и исключить её отслаивание в процессе эксплуатации. До начала штукатурки вязальную проволоку загнуть в ребро. |
Если штукатурка не требуется — поверхность можно покрыть обмазочной гидроизоляцией, облицевать, обшить гипсокартоном и т. п. Класс поверхности конструкций с применением несъёмной опалубки Proster®21 — А6–А7 согласно приложению Ц СП 70.13330.2012.
Не допускается
- Корректировать положение каркаса приложением дополнительного усилия после монтажа опалубки
- Перехлёст сетчатых участков на продольном стыке: панели стыкуются ребро в ребро
- Крепёж через ячеистые участки: он не обеспечивает жёсткости крепления и геометрии при бетонировании — крепить нужно строго через ребро
- Горизонтальная установка фиксаторов защитного слоя типа «Звёздочка»: это может стать препятствием для равномерного распределения бетонной смеси в конструкции
Наиболее опасные и вредные факторы
Наиболее опасными и вредными факторами в процессе работ с опалубкой являются оборудование, инструмент и приспособления, а также материал с острыми кромками (листовой металл). Все работы проводить в спецодежде с использованием каски, очков, перчаток, монтажного пояса (при работе на высоте), прочих средств индивидуальной защиты, предусмотренных инструкциями по охране труда и иной нормативной документацией.
